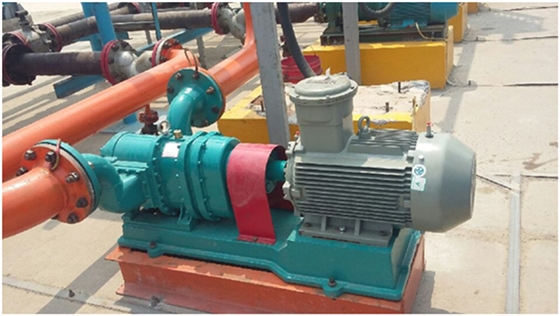

罐區裝卸車泵

由于裝卸車吸程的計算需要就工位的實際情況來定，所以這里就罐區裝卸車泵吸程計算的問題為大家舉一個真實的客戶實例：

這個客戶是尿醛樹脂膠制纖維板企業。

由于灌區裝卸車的介質含甲醇很少，且其閃點大于60攝氏度，按丙類算的37%的甲醛溶液罐區，單罐儲量為200立方米，有2個罐，罐的尺寸直徑6m，高8.25m，總共400立方米。

從GB50016-2006《建筑設計防火規范》來說，4.2.7規定：甲、乙、丙類液體儲罐語氣泵房裝卸鶴管的防火間距不應小于表4.2.7的規定。表4.2.7內說明丙類液體儲罐與泵房不得小于10m（總儲量小于5000m3的丙類液體儲罐，可按表中距離減少25%，且與防火堤外基腳距離不小于5m）。如此看來最小的距離也要5+8.25/2=9.125m。

再看HG/T 20546-2009《化工裝置設備布置設計規定》中，2.2.3條：罐區泵房一般設在防火堤外，距離防火堤外側的距離不應小于5m。與易燃、易爆液體儲罐的距離應該滿足《石油化工企業設計防火規范》GB50160的要求；2.2.6條：罐區泵露天設置時，一般設在圍堰和防火堤外，與易燃、易爆液體儲罐的距離應該滿足《石油化工企業設計防火規范》GB50160的要求。

再翻閱GB50160-2008《石油化工企業設計防火規范》，5.3.5條：罐組的專用泵區應布置在防火堤外，與儲罐的防火間距應符合下列規定：

1 距離甲A類儲罐不應小于15m；

2 距離甲B、乙類固定頂儲罐不應小于12m，距離小于或等于500m3的甲B、乙類固定頂儲罐不應小于10m；

3 距離浮頂及內浮頂罐、丙A類固定頂儲罐不應小于10m，距離小于或等于500m3的內浮頂罐、丙A類固定頂儲罐不應小于8m。

從這里來計算與建規一樣需要9.125m。
